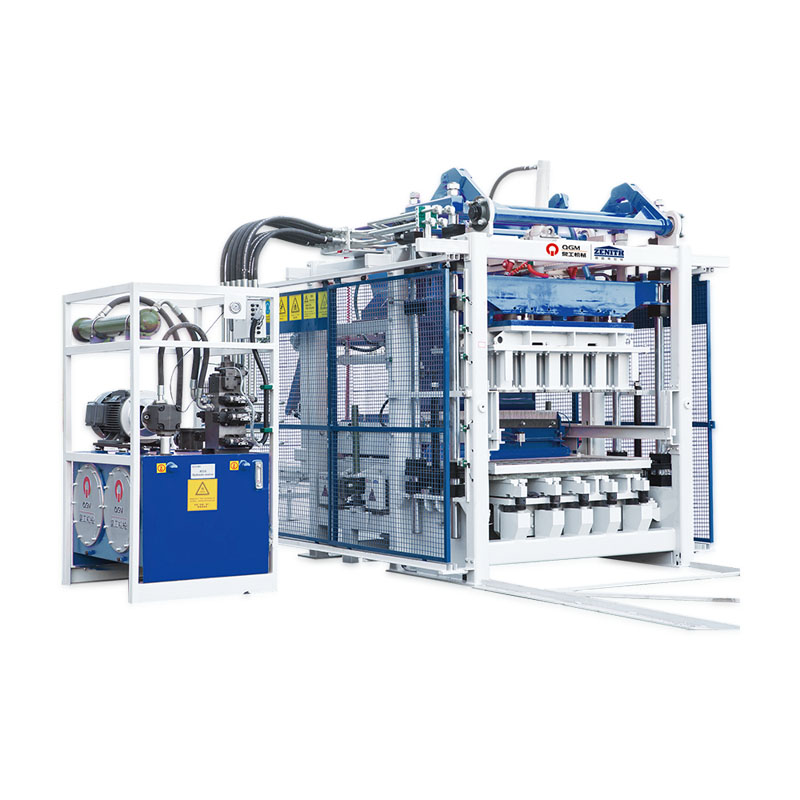

ZN2000C 砌塊成型機

產品特點

雙振動臺、八個伺服電機（選配）頂級設備

模塊化組裝更易維修 生產磚樣種類更加多樣化

更高產能，更高生產力

技術參數

設備生產磚樣示意圖

路面磚：
植草磚：
水利磚：
路沿石：

技術優勢

1.德國版的高品質機架設計

主機機架采用策尼特專利技術設計的高強度焊接框架結構，由定制特殊型鋼焊接而成，設計合理，焊接均勻美觀，整個機架進行時效振動處理，確保機架的高質量與高穩定性。超前的結構設計工藝，使主機具有可拓展性，后續可增加側模開合功能、抽芯（板）功能、聚苯板植入功能等。

2.自動快速換模系統

當模具轉運至主機位置時，其吊裝系統在快速換模裝置上實現自動換模。上下模氣動自動夾緊，安全、高效、操作簡單、維護便利。主要包括：
氣動模具夾緊裝置：主要由由模具支架和兩側的氣動夾緊桿組成，在主機進行預振和主振時，協助夾緊固定模具及減振作用，以實現最佳振動效果并延長模具的使用壽命。
氣動壓頭鎖緊裝置：壓頭通過帶有氣囊的夾持裝置進行固定，可輕松快速地更換壓頭，縮短模具更換安裝時間，保證下?？蚝蜕蠅侯^精準對接。
電動模具插入裝置：模具安裝裝置用于將模具安裝到主機中，并通過電動模具托架將模具從機器中送入及取出，模具托架可適用于市場上大多數模具，特殊模具可使用特殊模具托架。
換模裝置：安裝在主機機架上，用于換模時模具的吊裝，配有電動鏈?zhǔn)胶J及電動行走裝置。

3．布料系統

4．“超動態”伺服振動系統：

“超動態”伺服振動技術是一種專為磚機設計的高效率、自適應的振動系統；伺服電機可以在最短反應時間內做出最快反應，實現最高的振動性能，可減少水泥用量，縮短生產周期，生產出高密實性的混凝土制品；振動系統可靈活適應不同混凝土制品的生產需求。
8個振動單元，機械平衡度由8個伺服驅動器單獨設置；
8個伺服電機，單獨安裝在電機支架的外部隔振橫梁上；

5．精準的伺服控制系統

通過信號反饋，控制振動的相位和速度，同步運動控制，高速待機，可在短時間內完成起振和消振，幫助縮短成型周期，且制動效果更佳。通過位置、速度雙閉環，控制激振力僅作用于垂直方向，使有效激振力最大化，同時避免水平激振力對機臺的損壞，延長設備使用壽命，能夠針對不同產品需求做出差異性設置，生產出高品質產品。

壓頭、?？颉⒐橇宪?、面料車，采用帶閥芯反饋的比例方向閥控制，響應時間快；采用位移傳感器／編碼器-PLC-比例方向閥-油缸的閉環控制方式，控制更精準，油缸動作又快又穩；液壓站采用變量柱塞泵，當液壓系統達到設定壓力時，油泵不輸出壓力油，油泵卸載，降低能耗；液壓站采用蓄能器輔助供油，可多動作同時動作，且液壓系統壓力穩定；液壓系統有壓力傳感器，可在操作面板上顯示，方便查看；液壓系統有溫度傳感器、冷卻器、加熱器，可有效控制油溫，使液壓油有良好的性能。

6．液壓系統
